물을 막는 대신,
물이 머무를 곳을 없앴습니다

배경

기존 보행육교의 구조적 문제

특허 제10-2885427호 명세서는 기존 보행육교의 문제를 다음과 같이 기술하고 있습니다.

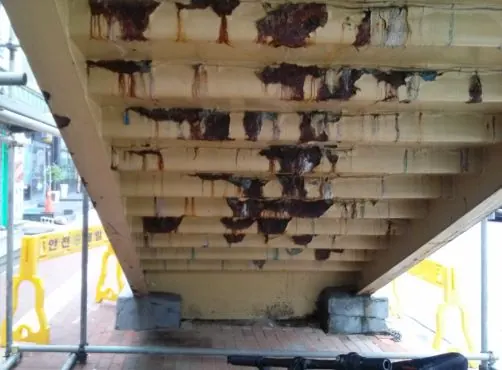

• 육교 통로 및 계단은 매립형 몰탈로 채워져 있어 빗물이 고여 부식을 유발하며, 부식방지 처리를 하려면 몰탈층을 제거해야 하는 어려움이 있습니다.
• 몰탈층 하부에서 발생하는 부식은 방지하기 어렵고, 계단턱으로 넘쳐 흐르는 부식 부유물(녹물)은 구조물의 안전과 도시미관에 영향을 줍니다.
• 합성고무계 미끄럼방지 부재는 보행하중에 의해 절단·탈락되어 재시공이 필요하고, 동판계 부재는 습기에 의해 변색됩니다.
• 미끄럼방지 부재는 일체 성형품이므로 일부 파손 시 전체를 교체해야 합니다.

특허 제10-2885427호

미끄럼방지 특허

• 상온금속용사기(아크용사 건)의 공기흐름노즐에 물레방아 형식의 공기흐름 조절부를 설치합니다.
• 에어 분사 시 와류가 발생해 용융된 Zn-Al-Zr 입자가 불규칙하게 분사되도록 유도합니다.
• 그 결과 강재 표면에 거친 용사 코팅층이 형성되어 표면조도가 의도적으로 높아집니다.
• 용사 코팅층 자체가 미끄럼 방지층 역할을 수행합니다. (청구항 1 · 4)
• 코팅층에 침투형 세라믹 방오코팅제를 도포해 기공을 밀폐하고 오염원 침입과 부착물 고착을 방해합니다. (청구항 2)

특허 명세서 실시예

시험 결과

실시예 1 : 아연 7% · 알루미늄 92.7% · 지르코늄 0.3% 합금 플레이트. 비교예 1 : 알루미늄 99.97% 또는 아연 85% · 알루미늄 15% 합금 플레이트.
